美国TPL-25型拖曳声波定位仪

2022/01/20

TPL-25型拖曳声波定位仪

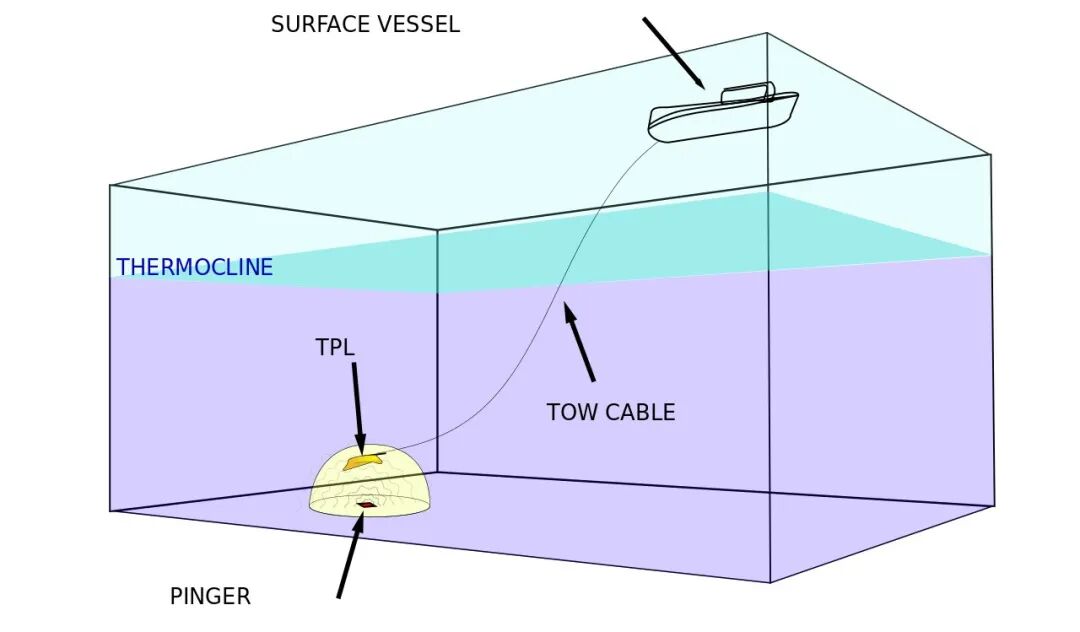

如何部署拖曳式声波发射定位器

组成结构与性能参数

据美国海军网站介绍，TPL-25型拖曳声波定位仪由水下拖曳部分、线缆、绞车、液压动力装置、发电机和控制台等部分组成(并非每次任务都需要所有这些组件)。水下拖曳部分携带一个无源监听装置，用于探测自动发射声音脉冲信号的声波发射器，大多数声波发射器以37.5kHz每秒传输一次。导航是通过使用算法来完成的，该算法结合了水中电缆的数量、压力传感器的深度指示和其他参数;发电机为系统提供电力，如果兼容，也可以使用来自支持平台的电力。其水下拖曳部分的长度为30英寸(约76厘米)，直径为35英寸(约89厘米)，重量为70磅(约32公斤)，探测深度：6000米。

美军士兵记录TPL-25型拖曳声波定位仪探测的信号点

该定位仪的水下拖曳部分会被船只拖着在海上缓慢行进，速度通常是1到5节(约1.9～9.3千米/小时)，仪器本身可以“收听”黑匣子发出的声波信号。声波定位仪的“听力”高度敏感，最深可以“听到”黑匣子在水下两万英尺(约合6096米)发出的信号。

当定位仪“收听”到黑匣子信号时，信号会出现在控制台中的示波器或可以对信号进行处理的计算机上。控制人员将对信号最强点的位置进行记录，再进行反复多次测量后通过“三角定位”来确定黑匣子的位置。黑匣子通常每秒钟以37.5千赫兹的频率发出信号，而声波定位仪可以探测从3.5千赫兹到50千赫兹频段的各种信号。

当前的TPL-25取代了所有以前的系统：TPL-20、TPL-30和TPL-40。

图表：TPL-25型拖曳声波定位仪性能参数

性能	具体参数
净重	29kg
长度	712mm
宽度	914mm
高度	457mm
最大操作深度	水下6000m
上部模块链接	任何带有2根导线的牵引电缆（最好是同轴电缆）
最大电缆长度	18000m
拖曳速度	1-5节
端口	遥测：Subconn MCBH8M 声波发射器:Subconn MCBH3M
运输箱尺寸	21”(533mm)Wx26”(660mm)Dx10.75”(273mm)T
重量	28.8kg
电源输入	110VAC-230VAC 50/60Hz
电耗	45w
输出	未过滤和过滤的水听器、扬声器、听筒（2个）
有关指标	电源状态、数据链接、水下遥测、电流和电压监测
水下拖拽部分	3轴指南针模块（俯仰、滚动、方向）；内部温度；压力传感器输入；每0.5秒更新一次数据；
压力传感器	满量程压力：10000psi 精度：±0.25%满量程耐压：30000 psi
水中听音器	类型：半球型无源频率：1.0至50kHz 灵敏度：-175至-180dBre 1v/upa
海底环境过滤器	类型：可选(HF/LF)16阶低频频段：3kHz至9kHz 高频频段：25kHz至50kHz
自检/应急声波发射器	类型：Teledyne Benthos 型号：ELP-362A/PL 频率：37.5kHz，±1kHz 操作深度：水下0到6000m 脉冲长度：≥9ms 重复率：≥0.9脉冲/秒
控制台滤波频段	3.5 kHz：通带 kHz 4.5kHz 8.5 kHz：通带6.5kHz至10.5kHz 27 kHz：通带25kHz至29kHz 37.5 kHz：通带35.5kHz至39.5kHz 45kHz：通带43kHz至47kHz
探测最大范围	3km以上

TPL-25型拖曳声波定位仪水下拖曳部分

产品应用

其欲定位的“声波发射器”通常被直接安装在商业飞机的飞行记录仪上，对事故调查非常重要。

2009年6月1日，法航447客机在飞往法国巴黎途中的北大西洋赤道附近海域消失。美方曾将TPL-25拖曳声波定位仪借给法国使用，搜寻失事法航447航班的黑匣子。

2014年3月24日马航失联客机确认坠毁，美国TPL-25型拖曳声波定位仪就已经加入了搜索行列。澳大利亚“海盾号”在马航MH370的搜索任务中曾使用了拖曳式声波定位仪。在澳大利亚军方的搜寻任务中，水下拖曳声波定位仪以3节的航速在船只的拖曳下行进，最深仍可以“听到”黑匣子在水下两万英尺(约合6096米)发出的信号。美军太平洋司令部也下令将可探测客机“黑匣子”的拖曳声波定位仪运往美军正参与搜寻的地区。

2021年12月，英国海军伊丽莎白女王号航空母舰上的一架F-35B闪电2战机坠海，在收到英国的求助后，美国提供了TPL-25拖曳声波定位仪，用来协助这次打捞行动，追踪F-35B的紧急信标，从而确定战机沉入海底的具体位置。在经过三个星期的紧急打捞后，F-35B终于从2000米深的海里被打捞上来。

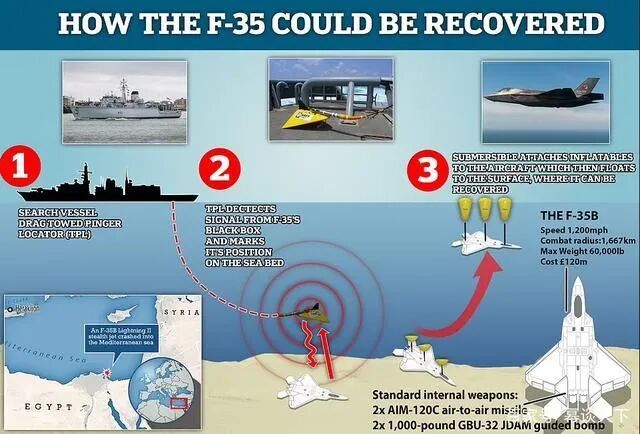

F-35B的打捞计划

参考文献

[1] Towed Pinger Locator 25 Specifications

[2] Towed pinger locator

[3] Towed Pinger Locator 25

[4] Phoenix Acquires Acoustic Signal with Towed Pinger Locator (TPL-25) During Search for Malaysia Airlines Flight 370

[5] Britain Wants American Help to Recover Sunk F-35B as Adversaries Could Seek to Obtain Aircraft
