美国电子战作战支持系统——AN/TSQ-90D(V)

军工资源网 2022年01月29日

研发背景

美军为完善电子战作战支持力量，在组织体系和业务机构、作战支持业务流程、作战支持系统研建等方面都进行了完善。如在系统研建方面，美海军根据机构职责分工，实现各有侧重的系统研制和配备，研制了电子战目标数据系统(EMDS)、EA-18G电子进攻验证平台(WSSL)等多种系统。此外，航母编队是美海军重要作战力量，在全球范围内承担对敌打击、力量投送等战略、战术任务。美海军专门设计了随舰部署的可搬移式作战支持方舱，通过专用保密网络对舰载机提供在线支持。为EA-6B电子战飞机设计了配套的战术再编程数据处理与评估系统AN/TSQ-90D(V)，支持部署于航母内部机库、为航母上的舰载EA-6B电子战飞机提供就近的作战支持保障。

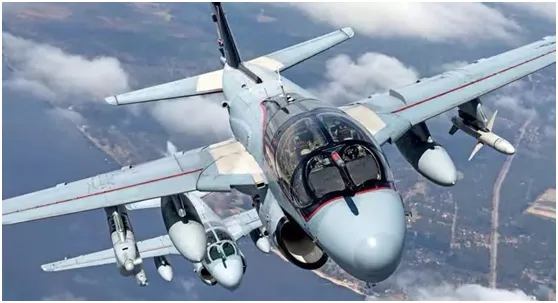

EA-6B电子战飞机

发展历程

1967年——AN/TSQ-90投入使用;

1973年——AN/TSQ-90被指定为临时战术电子侦察处理和评估系统;

1978年——第一部AN/TSQ-90战术电子侦察处理和评估系统交付部队。

1993年——升级为AN/TSQ-90D(V);

1994年——战术电子侦察处理和评估系统升级计划确定。

前两个AN/TSQ-90D(V) (第三阶段)系统在1993财政年度第一季度投入使用，其余两个系统在1993财政年度第二季度投入使用。前两套实战系统被交付给位于加利福尼亚穆古角的海军空战中心武器部(NAWC-WPNS)的AN/TSQ-90D(V) WSSA，用于系统集成测试、舰队评估测试(FET)，以及运往使用单位之前的初始操作和维护培训。随后交付给使用单位。有三套系统目前被分配到海军陆战队航空站樱桃角，以支持四个海军陆战队战术电子战中队，作为第二任务，为海军陆战队空地特遣部队提供电子情报支持。AN/TSQ-90D(V)是独立于战区的，旨在在和平时期、应急时期、危机时期以及低强度和高强度的战时环境中运行。

技术参数

图表：AN/TSQ-90D(V)性能参数

性能	具体参数
重量	4649.3千克
长度	6.096米
宽度	2.4384米
高度	2.4384 米
立方体	36.0189696 立方米
电源要求	115/208 VAC,60Hz
环境特性	过渡/存储温度 -40°F至+130°F；存储湿度 0-100%
程序/操作系统	RISC/UNIX
通信	LAN/WAN,UHF,LOS/SATCOM
加密	KIV-7,STU-III,KG-175, AT 和 T 1910 SDD

作战能力

战术电子侦察处理和评估系统AN/TSQ-90D(V)是海军陆战队空-地情报系统(MAGIS)的一个关键部分，可以处理由EA-6B飞机收集的数字电子战支持措施(ESM)数据和电子对抗措施数据。

AN/TSQ-90D(V)提供情报处理、任务规划和任务后分析，以支持海军陆战队的EA-6B和战术电子战中队。该系统支持国防部的指挥、控制、通信、情报(C3I)目标。这项任务是通过分析海军陆战队EA-6B的改进型能力(ICAP)-II飞机收集的电子情报(ELINT)和电子战(EW)数据完成的。AN/TSQ-90D(V)有能力处理EA-6B在作战任务中飞行记录的信息。这些数据包含发射器位置、识别和参数信息。维护一个战术情报数据库，并为航空作战分队和海军陆战队空地特遣部队的指挥分队提供电子情报分析支持，以确定敌人威胁的性质并计划联合武器作战。收集的情报数据和多源信息作为电子情报和电子战数据的主要来源，用于情报融合、指挥和控制以及国防部的战术任务规划系统。

战术电子侦察处理和评估系统AN/TSQ-90D(V)便携式装置

该战术电子侦察处理和评估系统开发、维护和分发战术电子战命令。作为信号情报资源，AN/TSQ-90D(V)为陆战队空地特遣部队提供信息，并由EA-6B飞机完成海军陆战队战术电子战中队的任务，提供电子战分析和报告以支持海军陆战队。与AN/MSC-63A战术通信中心(TCC)、战术飞机任务规划系统(TAMPS)、TEAMS系统、情报分析系统(IAS)、战术空中指挥中心(TACC)、战术空中作战中心(TAOC)、战术信息广播服务(TIBS)、战术和相关应用程序(TRAP)、战术数据信息交换服务(TADIXS-B)、TADIL A(链接11)和TADIL B(链接11B)网络以及EA-6B进行数据链或安全语音界面链接，以允许向请求单位快速传播信息。

经过处理的ESM数据产生了电子情报，海军陆战队空地特遣部队使用它来确定敌人的威胁程度并计划联合武器行动。人机界面是通过每个处理站的独立机架式彩色显示器和多功能键盘来实现的。每个工作站/文件服务器都有整体和多媒体存储设备。输出采用电子信息格式、硬拷贝或电子媒体。

AN/TSQ-90D(V)最终通过战术数据链和其他形式的数字通信向战术指挥官和海军陆战队空-地情报系统内的情报分析系统提供电子侦查报告。AN/TSQ-90D(V)是一个双掩体系统，是AN/TSQ-90C(V)1的升级版，TAM A2537是一个三掩体系统，由预先计划的产品改进而成。

AN/TSQ-90D(V)可以通过飞机、防震装置、商用飞机或战术地面设备来运输。可通过飞机、冲击式商用车或战术地面车辆或短距离的可附加动员器。可安装在一个8英尺×8英尺×20英尺的掩体中，或者可以在掩体外作为便携式装置。

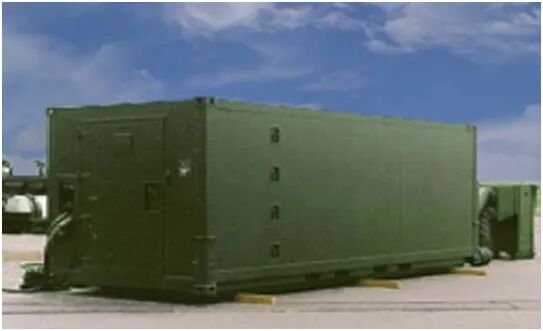

可移动式AN/TSQ-90D(V)装置

小结

总之，AN/TSQ-90D(V)具备以下能力：从EA-6B飞机记录的和从其他来源收到的数据中识别和定位敌人的雷达发射器;从EA-6B飞机记录的数据和其他来源的数据中识别和定位敌人的雷达发射器，并在海上和前沿作战基地的行动中向军法署指挥官提供快速的数据传输。
