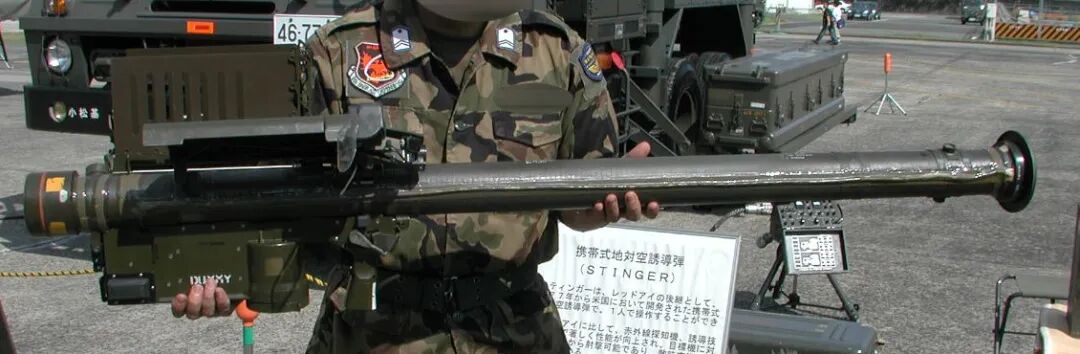

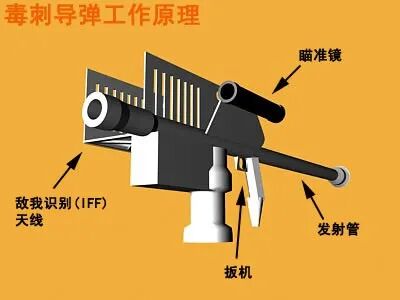

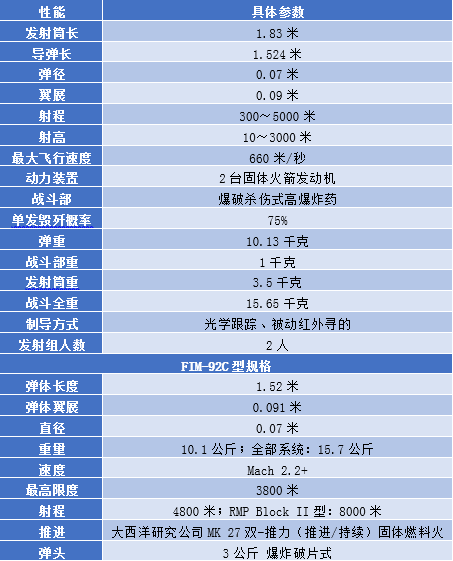

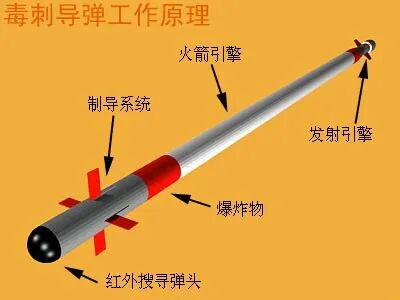

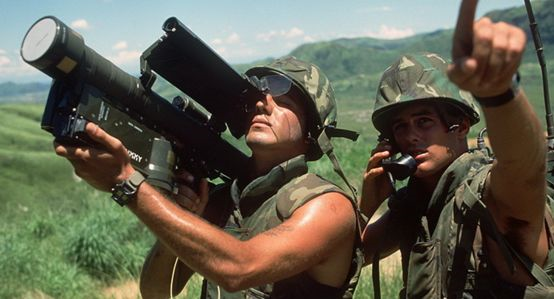

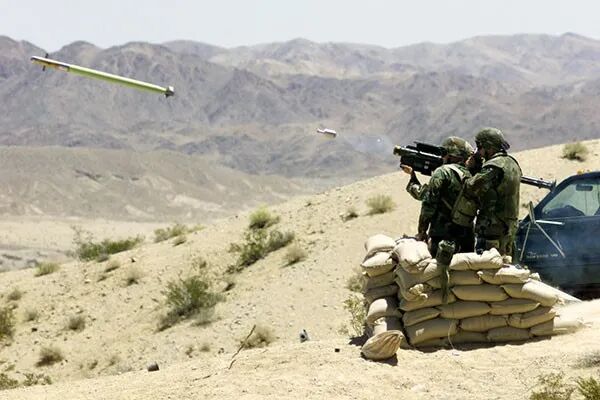

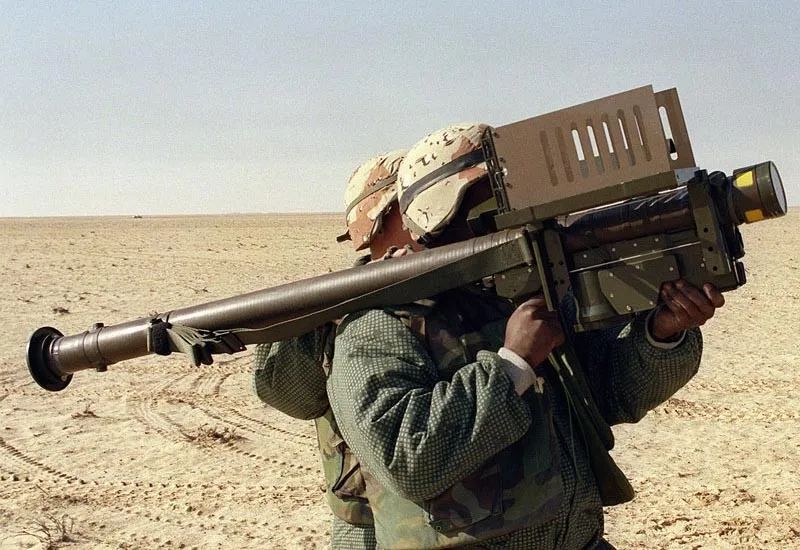

首页 > 应用 美国“毒刺”单兵便携式防空导弹系统 军工资源网 2022年04月12日 前 言FIM-92“毒刺”是美国于20世纪70年代开始研制，80年代设计定型并装备部队的第二代单兵便携式防空导弹系统，具有重量轻、结构简单、携带方便、精度高、发射后不用管等性能特点。“毒刺”于1981年开始服役，如今被美国和其他29个国家的军队使用，其主要由雷神公司制造，并由德国空客防务公司和土耳其洛克特萨公司授权生产，共生产了7万枚该导弹。它可由单兵肩扛发射，也可适用于各种地面车辆和直升机(空对空“毒刺”)，旨在对抗低空飞行的飞机和直升机。FIM-92(JASDF)发展历程“毒刺”的开发始于1967年，是对FIM-43“红眼”改进型的研究，命名为“红眼”II。主要的改进是使导弹具有全射角的红外制导能力。1971年，美国陆军选择了“红眼”II作为未来便携式防空导弹的发展方向，并将其命名为FIM-92。1972年3月，“红眼”II被重新命名为“毒刺”。1973年11月开始测试XFIM-92A制导弹，但由于技术问题而多次停止和重新开始。到1975年，最严重的问题已经得到解决，同年7月，XFIM-92A第一次肩部试射。最后，在1978年4月，通用动力公司获得了第一份大规模生产FIM-92A导弹的合同。随后，生产型“毒刺”导弹以一对一的方式取代了旧的FIM-43“红眼”弹。1981年，第一批毒刺部队达到了初始作战能力。早期的“毒刺”单兵防空导弹1977年，通用动力公司已经开始全面开发下一代“毒刺”，命名为XFIM-92B。这种导弹也被称为“毒刺”-POST(无源光学寻的技术)，配备了一台新型微处理器，可分析双波段讯号(红外线/紫外线)，并执行玫瑰花瓣式扫描(rosette-pattern image scanning)，这些科技让导弹可有效分辨背景讯号/诱饵/目标之间的差别，大幅提高追热导弹的命中率。FIM-92B在1983年开始量产，A型与B型同时在1987年停产，两款型号共生产了16000枚。1984年，FIM-92C“毒刺”-RMP(可重复编程微处理器)的开发工作开始。RMP的升级允许对机载微处理器的软件进行重新编程以应对最新的威胁。1987年9月，“毒刺”的生产转为FIM-92C，1989年服役。1991年时已经生产至少2万枚提供给美国陆军使用。C型的寻标器延续B型，但是加入了可改编程式微处理器(Reprogrammable Microprocessor，RMP)设计，让导弹寻标器可用软件升级的手段增强追踪能力、改善反制辨识。1989年7月，FIM-92D服役;与C型的差别就只有更新软件;后来库存的C/D型弹于2002年9月开始升级为G型。FIM-92D的名称适用于升级后的FIM-92C，并改进了反制措施。2002年9月，FIM-92G的名称被分配给升级后的FIM-92D，但没有关于升级的细节。1992年4月，通用动力公司获得了开发FIM-92E的合同，被称为“毒刺-RMP Block I”。FIM-92E是FIM-92D的改进型，并增加了一个新的滚动传感器和改进的软件，这大大增强了导弹对低特征目标和最新反制措施的性能。第一批生产型FIM-92E导弹已于1995年交付。2001年，FIM-92F的称号被分配给了升级后的FIM-92E，但关于改进的具体细节还没有得到。FIM-92H的代号是指FIM-92D导弹，它已被升级到RMP Block I标准。替换FIM-92E的计划在1996年便开始，称为毒刺RMP Block II。它用FPA(焦平面阵列)IIR(成像红外)制导头取代了点状红外制导头，这增加了探测范围和准确性，特别是在高杂波和反措施环境下。更高的探测范围使“毒刺”导弹的有效射程增加到约8000米的射程。Block II已经进入EMD阶段，但美国陆军的生产资金最终在2002年左右被取消。当时，该项目已经落后于计划至少5年。“毒刺”最初的可重复编程微处理器将在2023年过时，而使用寿命的延长将使Block I继续服役到2030年。2020年11月10日，美国陆军发布了一份关于替换便携式防空系统的要求。新系统将与IM-SHORAD上使用的“毒刺”车辆通用发射器兼容，并且能够击败固定翼和旋转翼飞机，以及Group 2和Group 3无人机系统，甚至优于“毒刺”。计划在2026年之前授予多达8000枚导弹的合同。导弹离开其FIM-92“毒刺”发射系统系统构成一套“毒刺”导弹系统由发射装置组件和一枚导弹、一个控制手柄、一部IFF询问机和一个“氩气体电池冷却器单元”(BCU)组成。发射装置组件由一个玻璃纤维发射管和易碎顶端密封盖，瞄准器、干燥剂、冷却线路、陀螺仪-视轴线圈和一个携带吊带等组成。一个可拆卸操作手柄装有一个BCU连接插座、一个IFF连接器、一个脉冲产生器(BCU激励)、一个导引头开锁杆、一个武器发射板机、一个AN/PPX-1 IFF询问开关、一套可收放天线和用于导弹陀螺仪的控制电子装置。“毒刺”发射系统基本构件导弹包括制导、尾翼、推进和弹头系统。尾部有四个可折叠的“鳍”，可在导弹飞行时提供滚动和稳定性。制导部分包括导引头组件、制导组件、控制组件、导弹电池和四个提供飞行机动性的弹翼。弹头相当于1磅(0.45公斤)装在发热钛合金中的炸药。导弹采用一部两级、三状态火箭发动机。第一级可脱离的助推发动机推出导弹，接着被第二级先进的“推进-持续”(boost-sustain)发动机提供超音速飞行和机动性直到最大射程。FIM-92A安装使用第二代冷却被动红外圆锥形扫描十字线导引头，使用专用电子元件进行信号处理。它们处理来自目标红外能量，从4.1到4.4μm波长区域去测定它的相对角，然后使用一种比例导引技术，不断地预测一个拦截点。“毒刺”导弹基本构件在FIM-92B中十字线导引头单元被一种光学处理系统代替。采用二种传感元件材料，一种对红外线能量(在波长区域3.5到5.0μm)敏感和另一种对紫外线能量(波长区域0.3到0.4μm)敏感，同时使用二个微处理器综合到微型电路系统内用于信号处理。导引头输出操纵数据到制导组件，转换成制导信号格式用于控制电子装置，去操纵两个(或四个)前部可活动控制面，在必需的中途拦截过程中去操纵武器。控制采用单信道旋转弹体类型，减少了导弹重量和工厂成本。当导弹接近它的目标时，导引头在碰撞目标前的一秒内启动它的“目标适应引导”(TAG)电路，去调整弹道从尾喷口排气热流转而朝向红外目标自身。引信系统允许碰撞激活或在导弹达到20秒的飞行时间后激活自毁。由皮卡汀尼兵工厂生产的破片式战斗部，确保实现需要的爆炸/破片效果。“毒刺”的设计特点采用被动光学双色寻的头，有较强的抗红外干扰能力。能全方位攻击高速、低空和超低空飞行的飞机和直升机。可靠性高、操作使用简便。重量轻，机动能力强。性能参数FIM-92“毒刺”是一种被动式地对空导弹，可由一名操作员肩扛发射(尽管标准的军事程序要求有两名操作员，即队长和炮手)。与“红眼”不同的是，“毒刺”可以在目标接近操作员时捕获目标，从而有更多时间获取并摧毁目标。FIM-92B导弹也可以从M-1097“复仇者”和M6“后卫”上发射。该导弹还能够从悍马毒刺架上部署，并可由空降部队使用。有一种空对空毒刺(ATAS)的直升机发射版本。“毒刺”导弹系统“毒刺”导弹长1.52米，直径0.07米，尾翼为0.1米。导弹本身10.1公斤，带有发射管和一体式瞄准器、配备握把和敌我识别(IFF)天线的导弹重约15.2公斤。飞行速度660米每秒，射程在300～5000米，并可在3800米的低空对敌方威胁进行攻击。“毒刺”由小型弹射发动机发射，该发动机将其与操作员保持安全距离，然后接合主两级固体燃料维持器，从而将其加速至最大速度2.54马赫(750m/s)。弹头含有1.02公斤(2.25磅)的HTA-3(HMX、TNT和铝粉的混合物)炸药，带有碰撞引信和一个在发射后17秒起作用的自毁计时器。“毒刺”导弹的红外导引头具有极好的感受金属上的红外辐射信号能力，一旦发射出去，不但能跟踪目标飞机尾部热气流，进行追尾打击，还能根据飞机表面红外信号，具有迎头打击能力。“毒刺”导弹只要朝着目标飞机发射出去，发射手就可以迅速撤离，避免遭报复打击，“毒刺”导弹会自动跟踪目标，能够绕过障碍物飞向目标进行打击。但“毒刺”导弹的作战距离比较近，导引方式比较单一，而导弹在发射后飞行时间并不长，只有一次攻击机会，一旦被对方紧急机动规避开，或者用诱饵弹引开，就失去了作用，不可能绕回来持续追踪，毕竟导弹前方的红外导引头视角有限，一次错过就没有回头的机会了。图表：“毒刺”导弹性能参数作战应用1、马岛战争“毒刺”号的首次战斗出现在英国和阿根廷之间的福克兰群岛战争期间。1982年5月21日，一名英国特种空勤团(SAS)士兵使用“毒刺”击落了一架阿根廷Pucará地面攻击机。2、苏联-阿富汗战争美国向阿富汗圣战队伍输送了大量的毒刺导弹，并简化了操作流程，阿富汗游击队战士用340枚双色导引头的“毒刺”导弹击落了269架前苏联的战机，导致俄军直升机一度停飞，“毒刺”导弹由此一战成名。苏军缴获阿富汗士兵手中的“毒刺”导弹3、安哥拉内战1986年至1989年间，里根政府为乔纳斯·萨文比在安哥拉的安盟运动提供了310支“毒刺”导弹。4、利比亚-乍得战争利比亚-乍得战争期间，乍得政府收到了来自美国的“毒刺”导弹。1987年10月8日，一架利比亚Su-22MK被乍得部队发射的FIM-92A击落。5、塔吉克内战在1992-97年塔吉克内战期间，在阿富汗开展活动的塔吉克伊斯兰反对派部队遭遇了俄罗斯和乌兹别克斯坦为支持杜尚别政府而发起的大规模空袭，包括边境和跨境突袭。在其中一次行动中，一架苏霍伊Su-24M于1993年5月3日被反对派发射的“毒刺”击落。6、车臣战争据称，一架苏霍伊Su-24在第二次车臣战争期间被一枚“毒刺”导弹击落。7、斯里兰卡内战泰米尔伊拉姆猛虎解放组织设法从前圣战组织的库存中获得了一枚(或几枚)“毒刺”，并于1997年11月10日用至少一枚“毒刺”导弹击落了斯里兰卡空军的Mi-24。8、美国2000年，美国的库存中有13400枚导弹。该计划的总成本为72.81亿美元。有传言说，美国特勤局拥有“毒刺”导弹来保卫总统;然而，美国特勤局的计划倾向于在发生袭击时将总统转移到一个更安全的地方，而不是击落飞机，以免导弹(或目标飞机的残骸)击中无辜者。在20世纪80年代，“毒刺”被用来支持与美国结盟的不同游击队，特别是阿富汗圣战者组织、利比亚-乍得战争和安哥拉安盟。由于桑地诺政府缺乏固定翼飞机，尼加拉瓜反政府武装没有得到“毒刺”导弹，因此上一代的FIM-43“红眼”被认为够用了。9、叙利亚内战据报道，在叙利亚内战中，土耳其帮助向叙利亚自由军运送了数量有限的“毒刺”导弹。2020年2月27日，在叙利亚政权于2019年12月发起的西北攻势中，俄罗斯和叙利亚飞机(据报道分别为俄罗斯Su-34和叙利亚Su-22)袭击了伊德利卜附近的土耳其军事车队，当时的视频片段显示，土耳其士兵(支持叙利亚反对派战士)向俄罗斯或叙利亚飞机发射了的导弹似乎是“毒刺”导弹。10、俄罗斯-乌克兰战争2022年2月，多个国家宣布向乌克兰军队提供“毒刺”导弹。德国宣布将提供500枚导弹。丹麦表示，它将为300枚导弹提供零部件，并在美国组装。荷兰表示他们将提供200枚。意大利、拉脱维亚、立陶宛和美国均表示将提供未公开数量的导弹。截至2022年3月7日，美国报告说它及北约盟国一起向乌克兰提供了2000多枚“毒刺”导弹。“毒刺”防空导弹击落一架俄军米-24直升机小结“毒刺”防空导弹被称为“低空杀手”，在世界各国广泛使用，升级后的“毒刺”导弹属于第三代单兵便携式防空导弹，可以从不同类型的平台(海、陆、空)上进行发射，对低空的直升机，战斗机和无人机都能够打击。从马岛战争到苏联-阿富汗战争，从安哥拉内战到俄乌战争，都见证了“毒刺”的作战能力。
