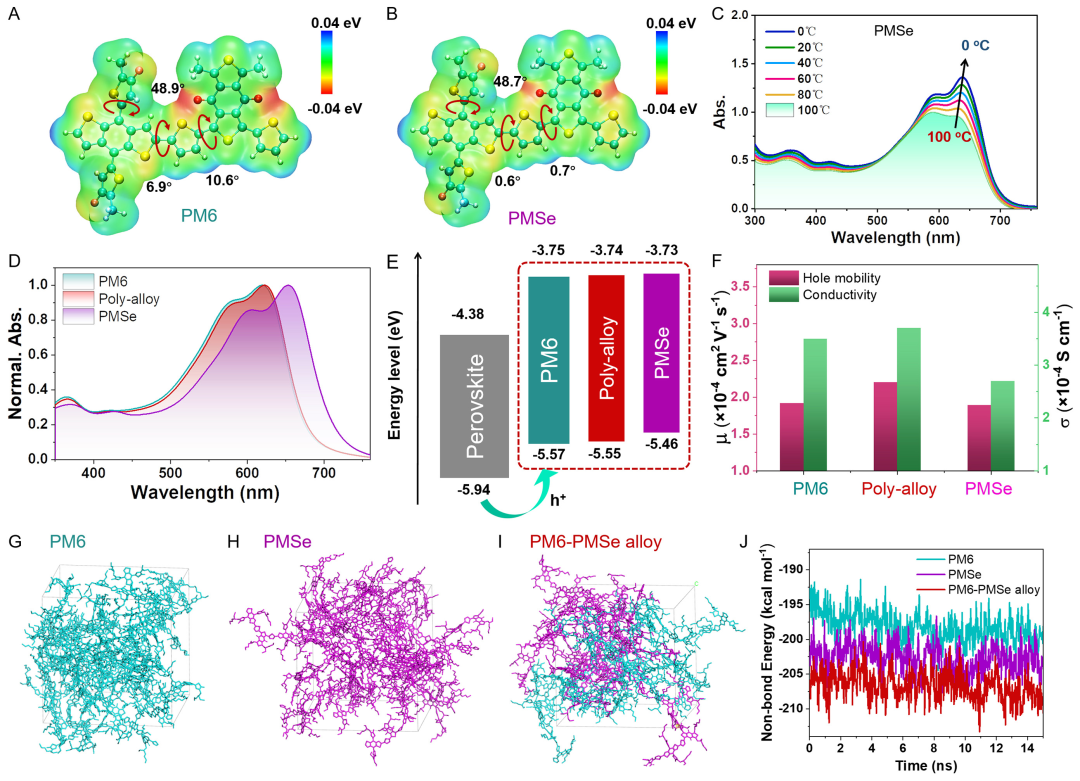

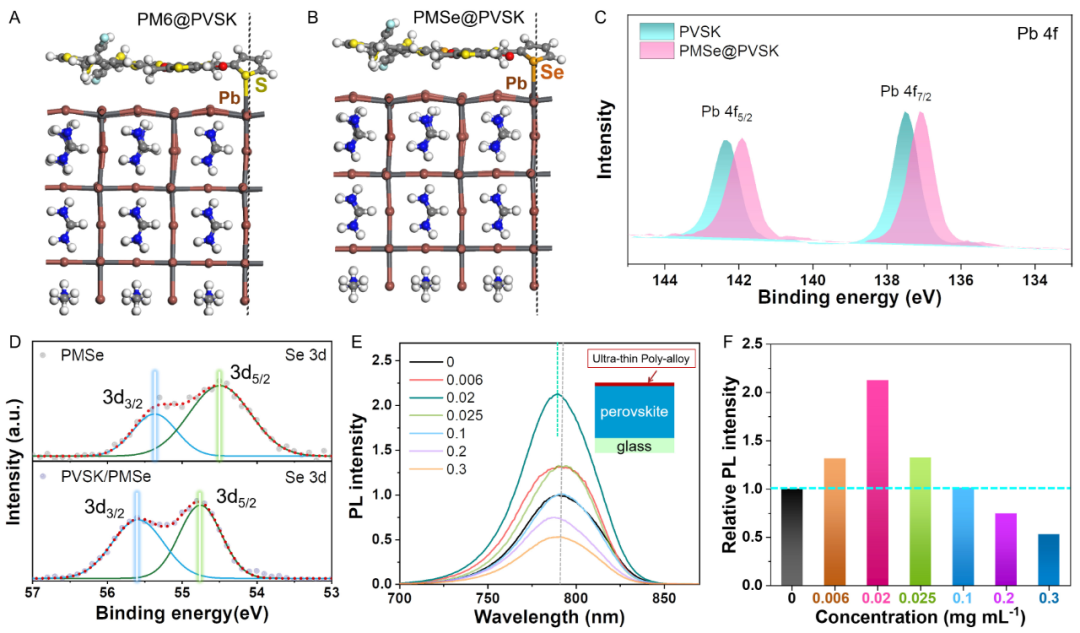

目前最高效率的钙钛矿太阳能电池（PSC）中使用的空穴传输材料（HTM）基本都是Spiro-OMeTAD，它需要离子型掺杂来提高其导电性和迁移率。然而，由吸湿性的掺杂剂引起的不稳定性以及需要在空气中进行氧化的繁琐过程阻碍了PSC的商业化。本工作中，他们提出了一种聚合物合金策略（使用两种结构高度相似但结晶度不同的共轭聚合物通过溶液共混成膜形成聚合物合金结构），精细调节聚合物合金的分子堆积和结晶性，并研究了聚合物合金的与器件之间的构效关系。在使用非掺杂的聚合物合金作为HTM的钙钛矿太阳能电池中，实现了24.53%的能量转换效率（PCE）和1.19V的高开路电压(V_OC)，并且稳定性大大改善。该文章发表在J.Am.Chem.Soc.上。陈永胜教授和刘永胜研究员为该文章的通讯作者，博士后付强为本文第一作者。
