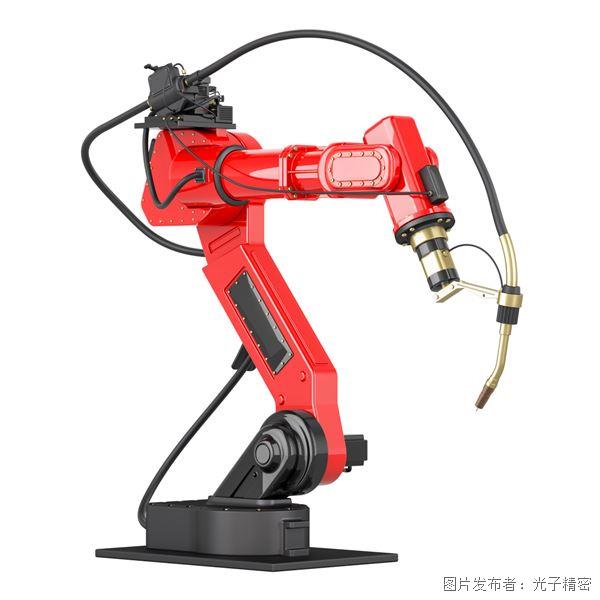

在机械手焊接系统中，焊接质量直接影响产品的结构强度、使用寿命和安全性。以电池模组焊接为例，焊接过程中产生的缺陷将影响模组的连接强度，降低电池包使用寿命，严重的将导致安全事故。因此，在焊接前对关键部件进行精密尺寸检测，成为保障焊接质量的重要手段。

光子精密GL-8000系列3D线激光轮廓测量仪凭借微米级的测量精度、49KHz的扫描速度、每轮廓4096点的数据密度以及自研算法平台等技术性能，为焊接系统部件的精密尺寸检测提供了可靠的技术工具，提升焊接质量和检测效率。

一、焊接系统部件精密检测的技术必要性

1. 焊接缝隙宽度的检测意义

在机械手焊接过程中，待焊部件之间的缝隙宽度是影响焊接质量的关键参之一。以锂电池模组Busbar焊接为例，连接片与极柱之间的间隙公差需管控在0.2毫米范围内。缝隙过大会导致熔深不足、焊接不牢固；缝隙过小则可能造成焊接应力集中，影响焊接接头质量。在电芯入壳预焊工艺中，铝壳和盖板之间的间隙会直接影响顶盖焊接工艺，间隙不在合理范围内会导致焊接不良。因此，在焊接前对缝隙宽度进行精密检测，确保其符合工艺公差要求，是预防焊接缺陷的前提条件。

2.2 缝边高度差的检测意义

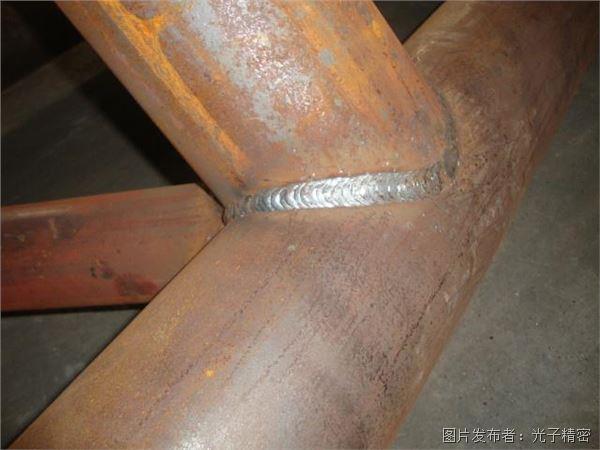

除缝隙宽度外，待焊部件之间的高度差同样需要精密控制。在锂电池的电芯入壳和顶盖焊接工艺中，顶盖与铝壳台的高度差不一致性可能导致不均匀的压力分布，甚至造成电池部件之间的连接不牢固，进而引发内部短路问题。焊缝余高过高或过低会导致应力集中或减弱接头强度。通过焊接前的精密检测，识别高度差是否在允许范围内，可以为焊接工艺参数的设定提供依据，从而避免因高度差异导致的焊接质量缺陷。

2.3 预防型检测的必要性

传统的焊接质量控制方式主要依赖焊后离线检验，如抽样目测、剖切检验、超声测试等。然而，由于整个焊接过程中存在大量的随机因素，且焊后离线检验缺乏实时性，无法及时给焊接过程提供有效的质量反馈，以致于很多焊接缺陷未能够在第一时间被发现，最终导致焊接质量较差，甚至造成严重的质量召回事件。

相比之下，在焊接前进行的预防型检测具有显著优势。通过精密测量识别待焊部件的尺寸偏差，可在焊接开始前剔除不合格工件或调整焊接工艺参数，避免将问题带入焊接工序。焊前检测的主要内容包括连接片与极柱之间的间隙管控、来料宽度的偏差判断等。这种预防型检测模式将质量控制关口前移，从根本上降低了焊接不良的发生概率，同时避免了焊后返工带来的成本和时间损失。

二、光子精密GL-8000系列3D线激光轮廓测量仪的检测优势

与传统检测手段相比，光子精密GL-8000系列3D线激光轮廓测量仪在焊接系统部件检测中具备以下优势：

第一，非接触式测量。 GL-8000系列采用激光三角测量原理，通过激光线扫描工件表面获取三维轮廓数据，无需接触待测部件，避免了接触式测量可能对工件造成的损伤或形变。

第二，高精度与高分辨率。 GL-8000系列能够实现微米级的测量精度，可精确捕捉缝隙宽度和高度差的微小变化。在焊前间隙检测中，动态重复性可达0.3μm。微米级重复精度意味着测量结果的稳定性和一致性得到有效保障，可以可靠地区分工件尺寸的合格与不合格。

第三，三维轮廓完整获取。 与2D视觉检测只能获取平面信息不同，GL-8000系列能够获取完整的焊缝三维轮廓信息，包括焊缝的位置、形状、尺寸等关键参数，这对于缝隙宽度和高度差的测量尤为重要。

在焊接系统部件的检测场景中，被测工件往往为金属材质，表面反光较强。GL-8000系列搭载原生单帧HDR与多帧HDR双重技术，能够有效解决金属反光带来的检测难题，保障检测的准确性。同时，其杂反光抑制功能能够应对多重反射干扰问题。
